 CNC 3D導角加工 工程

3d 用導角刀做法

加工環境要求:

直接3D淺坪外型倒角(斜度30度內),加工可行評估

3D 用導角刀做法

驗證方式:使用專業ONECNC CAD CAM 2D倒角加工, 間接求得3D 倒角放大倍率

先選一把固定常用倒角刀

刀尖直徑要確認,刀角度要對 45度 或是30度

圖形以類正方形為主或圓形為主, 有均等對稱 (這題為 外導角)

圖正中央需在0,0,0 (使之均等放大)

這題為得到,外導角的倍率:

我們劃出50x50矩形 ,50尺寸只是為測試用之代表

最後驗證結果:得知加工圖形之 放大或縮小的倍率



以固定刀先做2D倒角工程 ,只是為了得到,路徑放大的倍率(本題精華原理)

在ONECNC軟體下使用倒角刀

輸入正式刀具錐度    輸入正式刀尖直徑

依3D要加工的圖形位置,切確 選擇位置1, 或擇位置2。

選擇位置1 ,配合3D圖形,相同處

選擇C=0.2   選擇:加深Z=1 (當然 , 加深Z,避免刀尖不夠長,切削不足)

如上圖(如 加深Z-1)

3D圖形 選擇位置1 :的邊界線, 倍率縮放後 , 空間邊界線,還要降Z 增量 Z-1.2

3D圖形 選擇位置2 :的邊界線, 倍率縮放後 , 空間邊界線,還要降Z 增量 Z-1

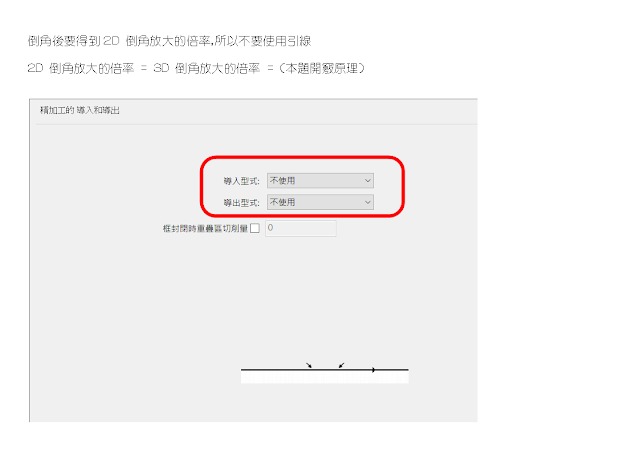

倒角後要得到2D 倒角放大的倍率,所以不要使用引線

2D 倒角放大的倍率 = 3D 倒角放大的倍率 = (本題開竅原理)

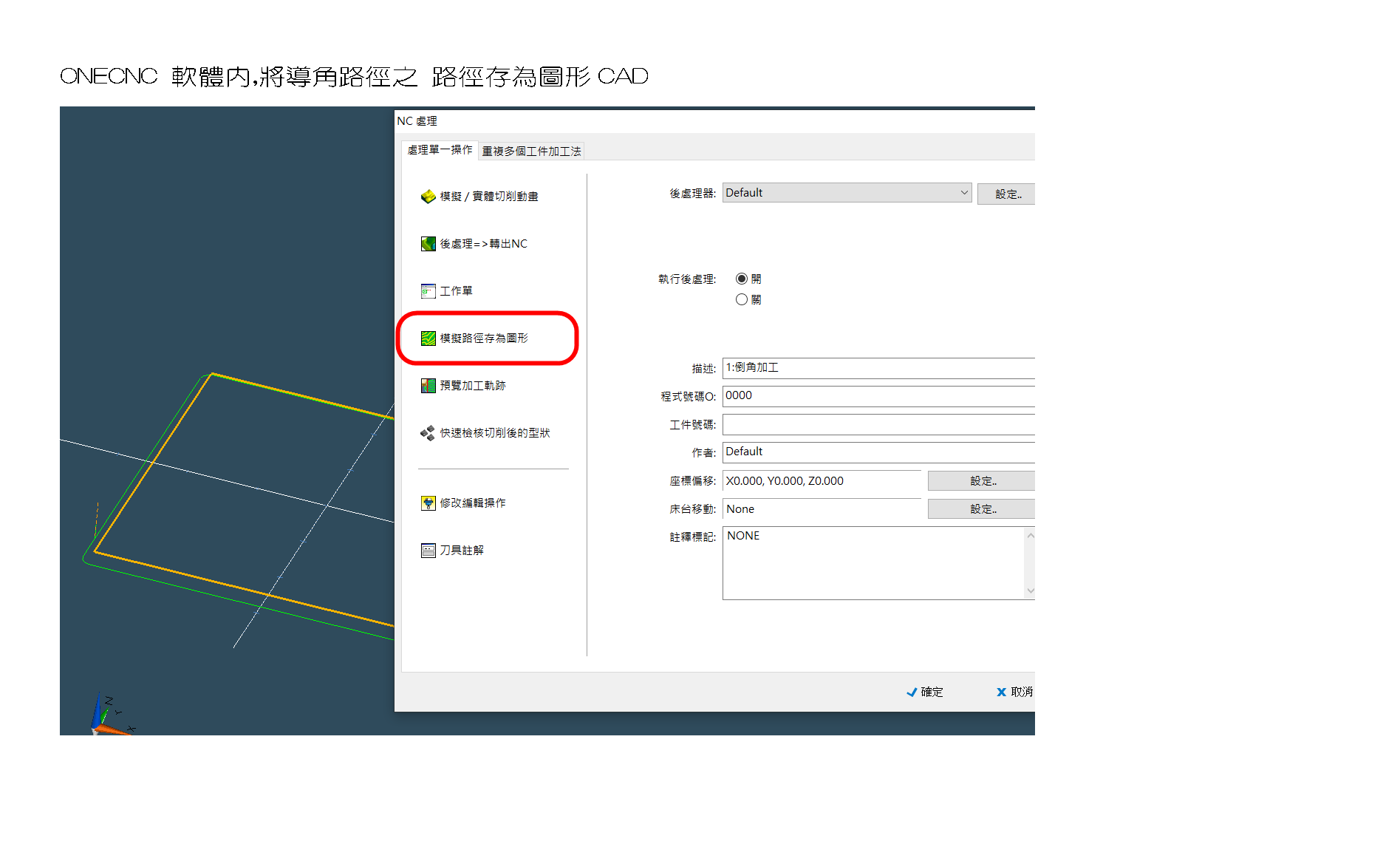

ONECNC 軟體內,將導角路徑之 路徑存為圖形CAD

將提刀線CAD,刪除

將角落 修為直角, 更接近正確周長

ONECNC分析指令: 可得周長,再求得放大的倍率

記住這把刀,如下放大倍率的結果條件。

3D圖形先得邊界線

邊界線往外放大 1.06  (Z要再降-1.2)

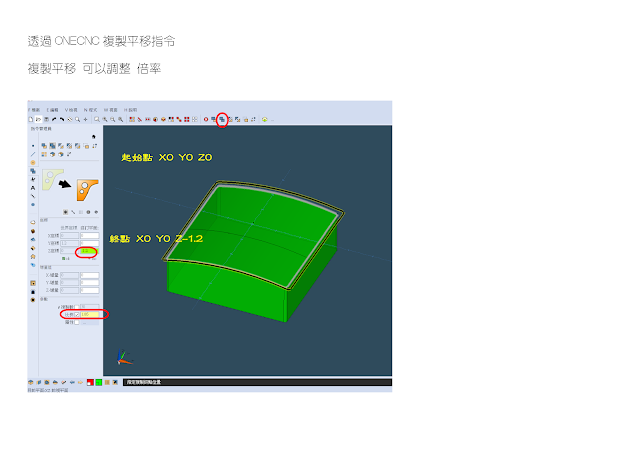

透過ONECNC複製平移指令

複製平移 可以調整 倍率

3D圖形先得邊界線

邊界線往外放大 1.06  (Z要再降-1.2)

已放大圖形: 再使用加工方式

驗證加工結果
