     車床手寫NC程式 三角函數

歡迎您到訪 我是 業餘 專情 粉絲 ONECNC小編

最近在網路上看見一篇有關手寫車床編程的文章
他有附圖,我想檢查他的NC 編程到底對不對

注意:  沒耐心之人請退出。
         沒時間閱讀人士請下次來。
         想女朋友的請暫時不要閱讀。


開始:
我們先做功課

1. 車床坐標系=X Z  X可為半徑值, 或直徑值 ,
                        但車床圖都是直徑表示,
                       所以國內車床99.9%, X=直徑值。
(下圖 110 一定要帶直徑符號.)

2. 車刀校刀處, 有好多種 (插槽端刀,還有 左校刀,右接觸) (好複雜)。

正式開始:
我要研究檢查的該篇文章位置如下

https://www.pcdvd.com.tw/showthread.php?t=945385

我先用ONECNC畫出他描印的文字式象形之圖
車刀鼻是R0.2
需全圖繪出方便我們驗證正確之座標

下圖 是 原始文字圖 (讚)

下圖 是我利用ONECNC 繪出的圖 (右邊為畫出車刀 刀鼻R=0.2)
該圖也說明了,車刀校刀點, 在圓鼻外左下角。

該篇文章我分章節放大來給大家看

下圖:文章內有說明出關鍵重點
1. 車刀是R0.2
2. 外R加 R  內R減 R 這句話對不對? 我下面有驗證

我驗證結果如下:
我先繪圖驗證R 值的變化 ,找出R的常規
如下:
R的常規=凸外R = R+刀鼻R  凹內R=R-刀鼻R

(2)號點位Z = -5.0 + 0.5 -0.2 = -4.7

驗證結果: 該文章之本人 和 該文章所提之碩士師傅,
                   兩位NC編程都不對啊!!!

如下說明:
請看下圖, 請耐心逐一尺寸對照與加減。

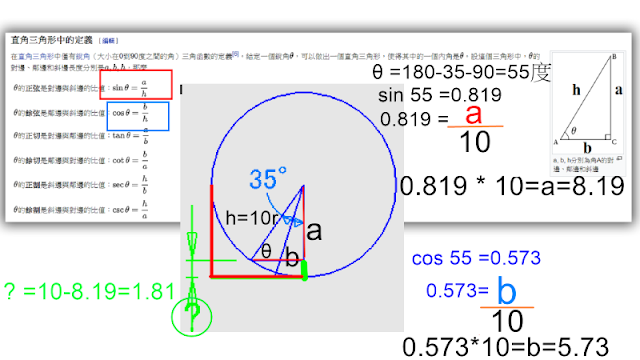

我想更進一步手寫出 車床編程, 那會用到三角函數

範例A: R10 刀圓鼻中心為基準之範例

         水平-斜線  ( h與a 角度= 斜線角度/2)
              ( h與a 角度= 斜線角度/2)=也是簡單斜線的常規

範例B: R10 刀圓鼻正中底為基準之範例 水平-斜線

範例C: R10 左外刀圓鼻為基準之範例 水平-斜線

範例D: R10 左外刀圓鼻為基準之範例

 水平-斜線-圓弧  ( h與a 角度= 斜線角度/2)

範例E: R10 左外刀圓鼻為基準之範例 水平-圓弧-圓弧
這題θ=43.839度 , 我不會算出該角度(也不想查公式,或再動腦了)
所以我認為手寫有障礙, 要藉由CAD 繪圖分析角度。
θ=43.839度
這題請讀者自行算出 A B C D  的座標點

我有結論 :
手寫不好算,不如用CAD分析
析出CAD也不好搞
搞一套ONECNC 車床 ,最實在。

我有結論 : 手寫也要有圖,依圖加減最清楚.不知CNC機械商如何教寫車床編程。
